HP Officejet 6500 - Reparatur des Papiereinzuges

Fotos > 2018

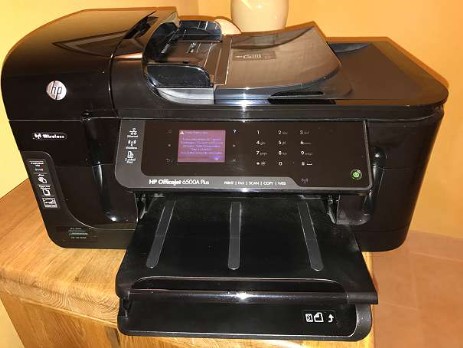

Ich habe mehrere Maschinen des zuvor genannten Druckertypes (HP Officejet 6500) in Verwendung.
Innerhalb kurzer Zeit gingen bei zwei Maschinen die Papiereinzüge kaputt - leider hatte ich zuvor noch einige Tinten-Sets gekauft.

Beim Video seht Ihr meine "rustikale" Reparatur.

HP Officejet 6500 - Reparatur des Papiereinzuges

Das Problem erkennen ...

Man sieht wie ein Arm sich auf das Papierfach senkt, man hört Geräusche und kein Papier wird transportiert.
Nach zwei erfolglosen Versuchen geht der Drucker auf Störung.

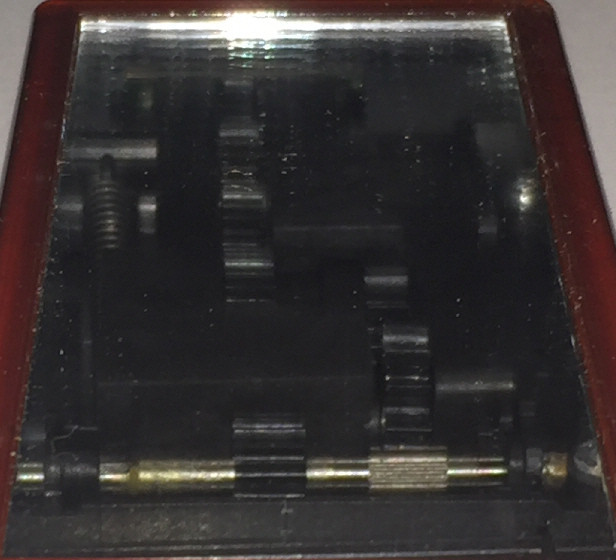

Verwenden Sie einen Spiegel, legen diesen in das Papierfach und versuchen Sie die Unterseite des Schwenkarmes zu sehen.
Handelt es sich um den selben Fehler wie bei mir, dann sieht man eine Welle die sich dreht, das Zahnrad welche die nachfolgenden Räder antreiben sollte, rutscht durch.

Das beschädigte Zahnrad hat einen Bruch, es ist gesprungen (vermutlich Materialermüdung) und sitzt nun locker auf der Welle.

Sie können das einfach testen, auch ohne Spiegel - versuchen Sie das Zahnrad zu ertasten und versuchen es entlang der Welle zu verschieben.


HP Officejet 6500 - Reparatur des Papiereinzuges


Step by Step - Flex & Loctite


An die fehlerhafte Stelle ist schwer ranzukommen, man müsste den Drucker komplett zerlegen.

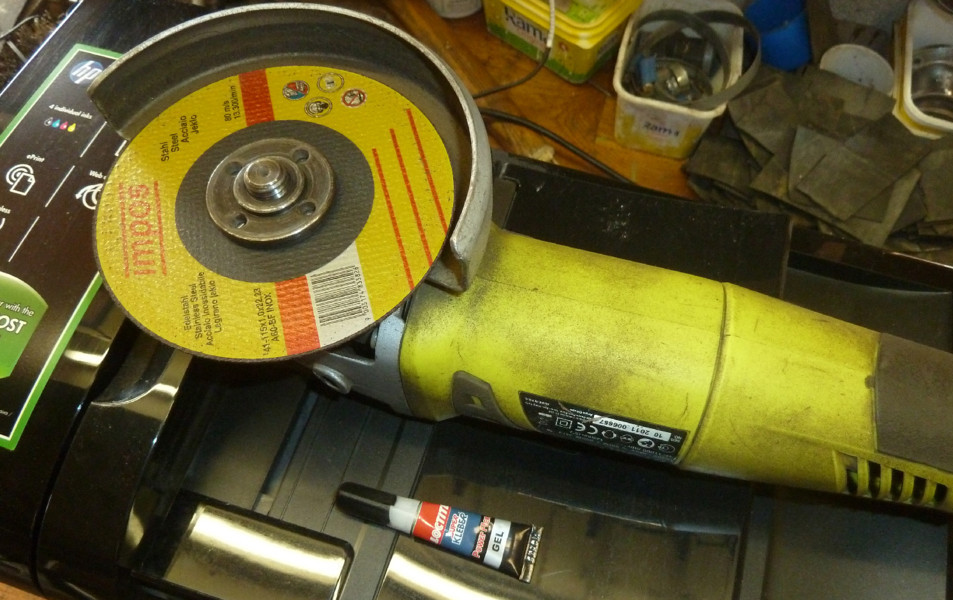

Ich habe mit einer Flex (Winkelschleifer) ein Loch im Bereich der Papierlade reingeschnitten um den Schwenkarm erreichen zu können bzw. eine bessere Sicht zur Fehlerstelle zu bekommen.



HP Officejet 6500 - Reparatur des Papiereinzuges

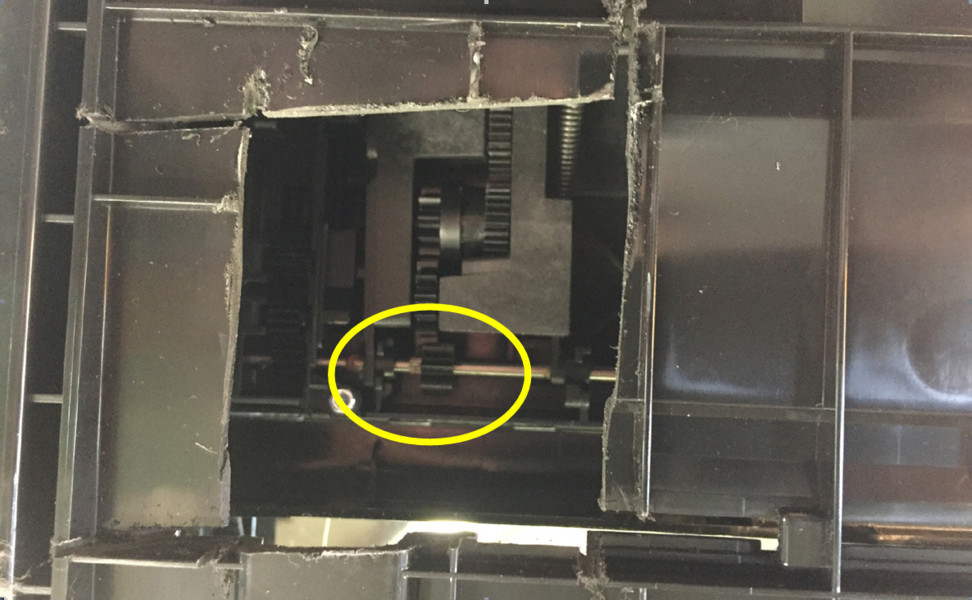

Das aufgeschnittene Papierlade mit guter Sicht auf die fehlerhafte Stelle.

HP Officejet 6500 - Reparatur des Papiereinzuges

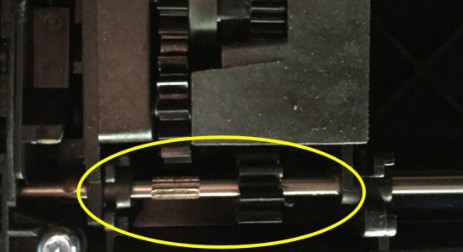

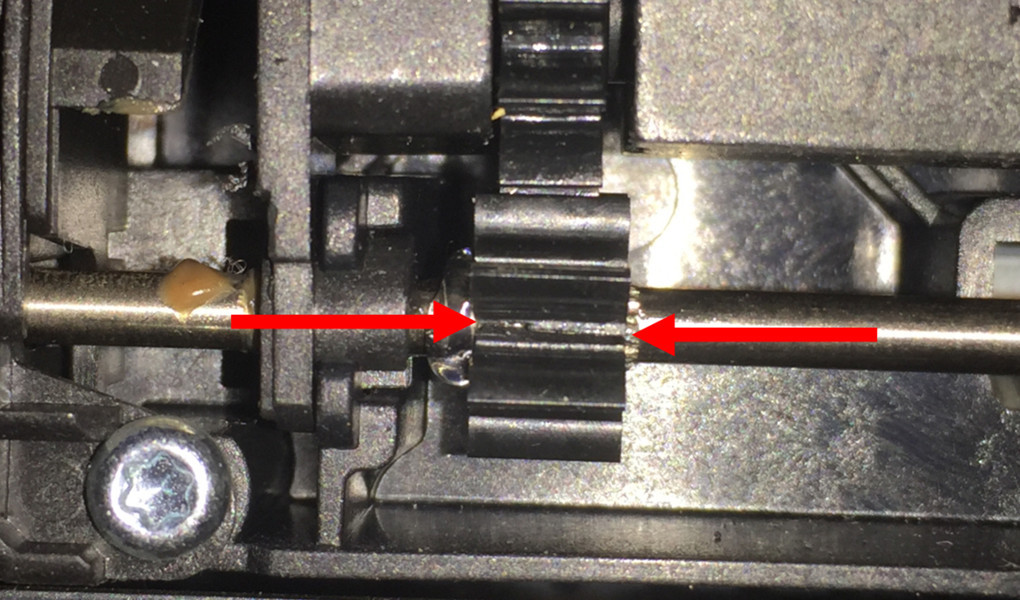

Das Zahnrad sitzt nicht mehr an seiner richtigen Stelle.

Wenn man vorsichtig am Zahnrad drückt, lässt es sich verschieben.

HP Officejet 6500 - Reparatur des Papiereinzuges

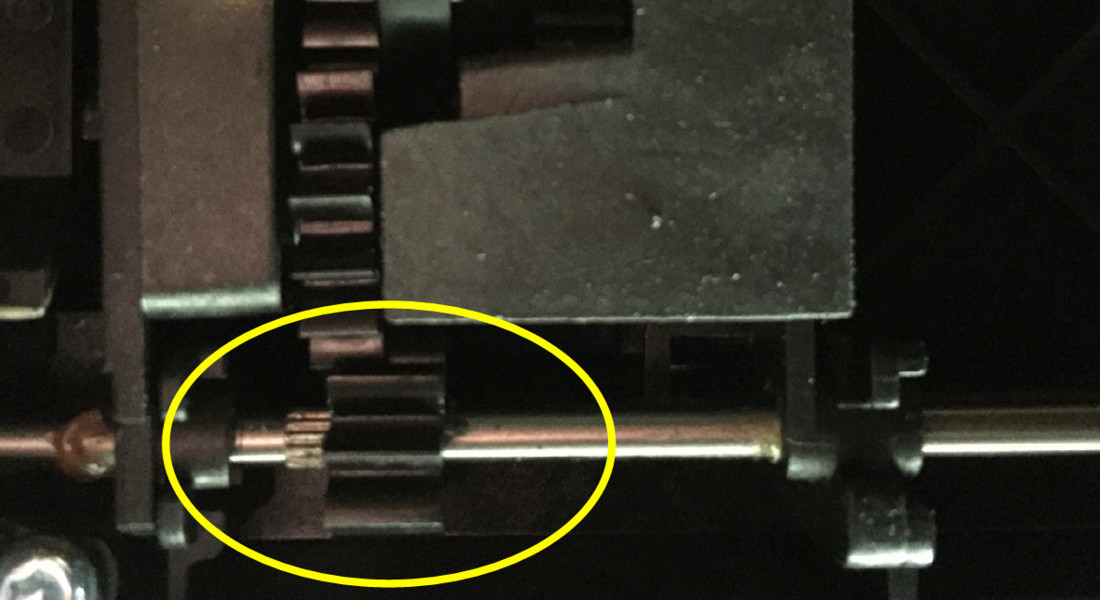

Das Zahnrad noch weiter verschoben ...

HP Officejet 6500 - Reparatur des Papiereinzuges

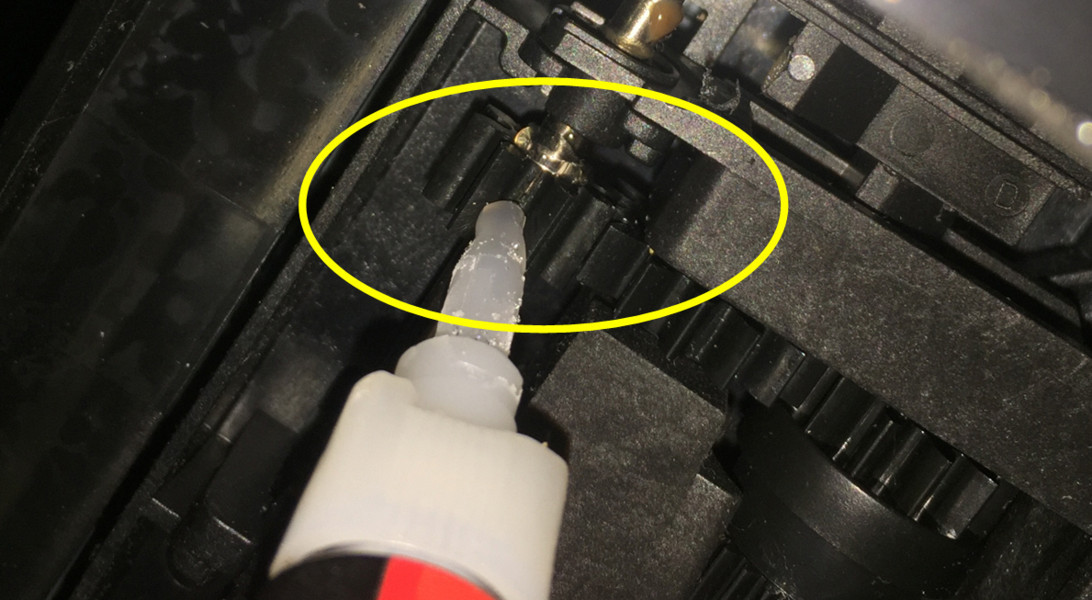

An der Stelle wo das Zahnrad hinsoll Loctite auftragen.

HP Officejet 6500 - Reparatur des Papiereinzuges






Das Zahnrad so in Position bringen dass die Bruchstelle (Sprung) des Zahnrades oben zu sehen ist.

HP Officejet 6500 - Reparatur des Papiereinzuges

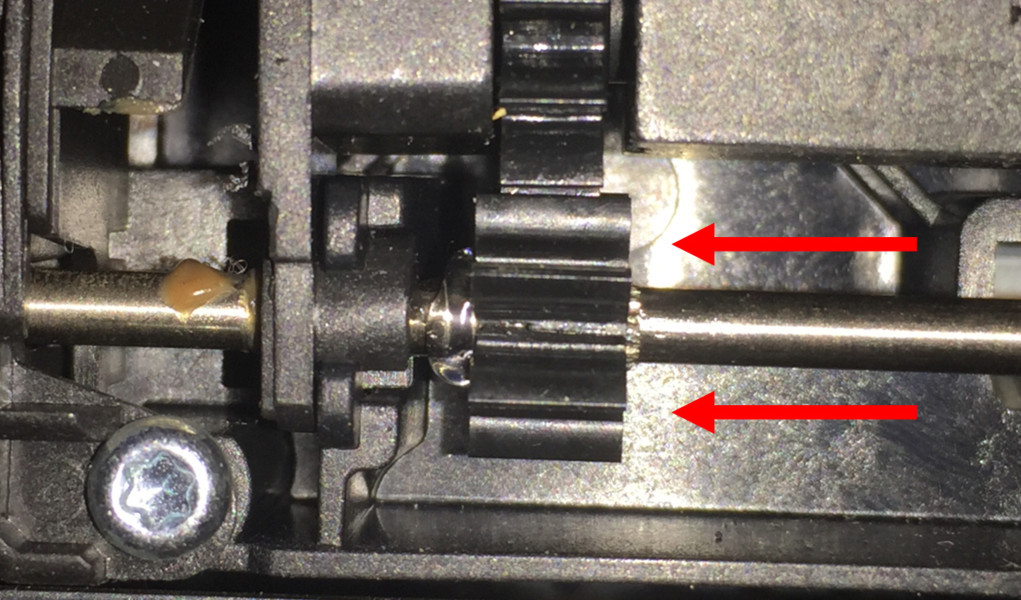

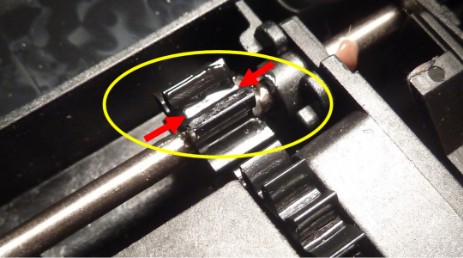

Die Bruchstelle (Sprung) des Zahnrades - man sieht hier die Welle durchschimmern.

HP Officejet 6500 - Reparatur des Papiereinzuges

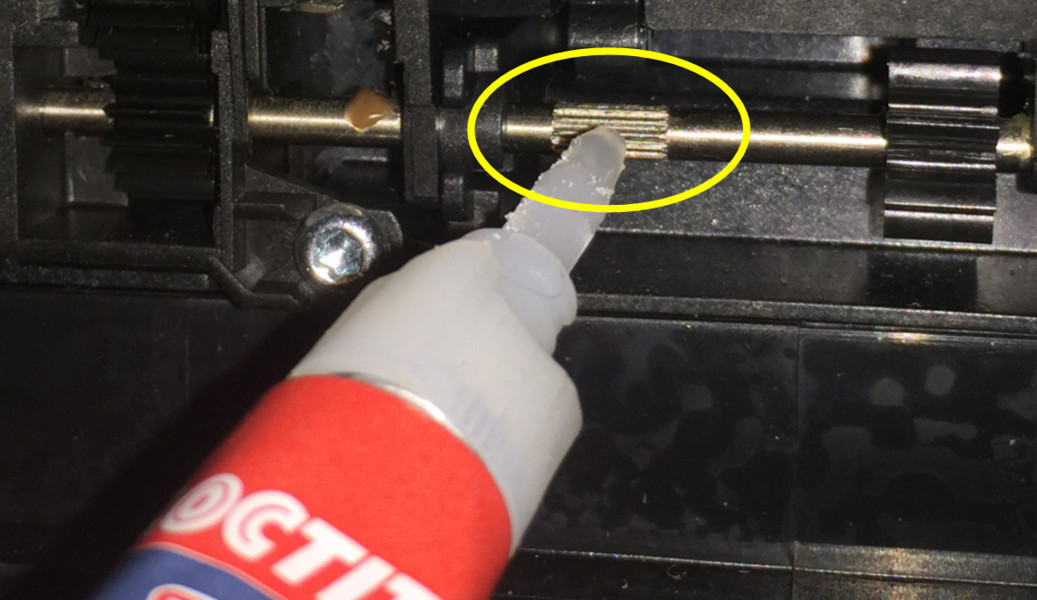

Auf die Bruchstelle (Sprung) des Zahnrades Loctite auftragen und anschließend das Zahnrad an dieser Stelle (eventuell mit einer Spitzzange) vorsichtig zusammenpressen.

HP Officejet 6500 - Reparatur des Papiereinzuges





Loctite (SekundenKleber) trocknen lassen.

Viel Spaß noch mit dem HP Officejet 6500 !!
